![[list:title]](/uploads/allimg/180722/1-1PH2120I7.jpg)

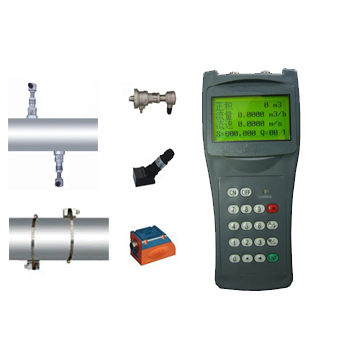

JP-LUF200S手持式超声波流量计采用外夹式传感器，手持式显示表，以速度差法为原理，测量圆管内液体流量。超声波流量计采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。
一、产品特点：
1、操作方便：既可用磁性棒在一次表上浏览参数，还可通过二次表用中文进行参数再设定或显示；
2、高精度测量：线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%；
3、测量范围大：选用不同型号的传感器 , 可实现口径 DN15～DN6000mm 管道流量的测量；
4、防护等级高：一次表防护等级可达到IP68，可浸入水下2米工作；
5、多重显示：一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单；
6、传输距离远：组网快捷，一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。
二、技术参数：
1、技术指标：
| 项 目 | 性 能 、 参 数 | ||||||
| 线 性 度 | 0.5% | ||||||
| 重 复 性 | 0.2% | ||||||
| 准 确 度 | 优于±1%,流速＞0.03m/s | ||||||
| 响应时间 | 0～999秒,使用者任选 | ||||||
| 流速范围 | ±32m/s | ||||||
| 管段尺寸 | 15mm～6000mm | ||||||
| 测量单位 |
米,英尺,立方米,升,立方英尺,美国加仑,英国加仑,油桶,美 国液体桶,英国液体桶, 美国兆加仑,使用者指定单位 |
||||||
| 累 积 器 | 7位正、负、净累积器 | ||||||
| 液体种类 | 各种能传导超声波的单一均匀的液体 | ||||||
| 安 全 性 | 设置值的锁定，更改数据需解锁 | ||||||
| 显 示 | 4×8中文或4×16英文 | ||||||
| 通讯接口 | RS-232，波特率75-57600，同时兼容富士超声波流量计,也应用户的要求兼容其它产品 | ||||||
| 传 感 器 | 标配为M1型,另有其它4种可供选择 | ||||||
| 传感器电缆 | 标准为5m×2,也可加长为10m×2 | ||||||
| 电 源 | 3节AAA内置Ni-H电池,每次充满电可持续工作12小时,AC100V-240V的适配器 | ||||||
| 数据记录 | 内置数据记录仪可记录2000行数据 | ||||||
| 手动累积器 | 7位,按键即可开始用于校准 | ||||||
| 外壳材料 | 阻燃ABS | ||||||
| 外形尺寸 | 210×90×30mm | ||||||
| 主机重量 | 500g(1.2 lbs)包括电池 | ||||||
| 2、固定一体式可配的传感器： | |||||||
| 传感器的选择 | 手持式显示表的特点 | ||||||
| 外夹式传感器（-30～90℃） |
 |
1.体积小 重量轻：体积:210×90×30mm,重量仅为0.5kg； 2. 高精度测量：测量精度优于±1%,线性度0.5%,重复性精度0.2% 3.测量范围大：选用不同型号的传感器 , 可实现口径 DN20 ～ DN6000 管道流量的测量 4.大屏幕液晶显示：可同时显示累积流量，瞬时流量，流速，工作状态等。 5.内置数据记录器 内置数据记录器，空间为24K字节，可以存储2000行的测量数据。 6.非接触式测量：将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量。 |
|||||
|
TS-2小型，DN15～DN100 TM-1中型，DN50～DN1000 TL-1大型，DN300～DN6000 |
|||||||
| 高温外夹式传感器 |
 |
||||||
|
HTS-1小型，DN15～DN100； HTM-1中型，DN50～DN1000； 温度范围：-30～160℃. |
|||||||
| 插入式传感器（-30～160℃） |
 |
||||||
|
TL-1标准型； TCL-2加长型； DN80～DN6000 |
|||||||
|
三、超声波流量计选型表： |
|||||||
| JP-LUF200 | 超声波流量计 | ||||||
| 仪表类型 | G | 管道式（同时提供通径DN） | |||||
| D | 固定一体式 | ||||||
| F | 分体式 | ||||||
| S | 手持式 | ||||||
| B | 便携式 | ||||||
| 传感器形式 | T | 外夹式 | |||||
| H | 高温外夹式 | ||||||
| C | 插入式 | ||||||
| 显示表形式 | W | 壁挂式 | |||||
| S | 盘装式 | ||||||
| D | 防爆式 | ||||||
