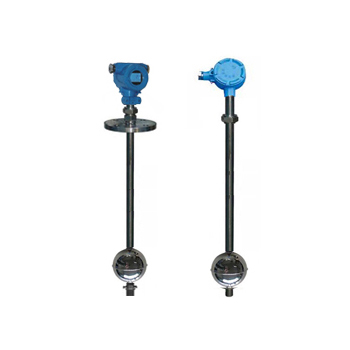

JP-UQZ浮球液位计是一种插入式液位仪表。由磁干簧管、电阻和放大变换电路组成。当液位计磁性浮子的磁力作用到某一位置的干簧管时，该干簧管闭合，使放大变换电路输出与被测液位高低相对应的电流值，随着液位的高低变化，放大变换电路将液位高低转换成线性的4～20mADC信号输出，以实现对液位信号的传送或控制。
浮球液位计适用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位，广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。
一、磁浮球液位计技术参数：
1.测量范围 L1：300～6000mm；
2.额定工作压力：≤1.6MPa；
3.液位计材质：321、304、316、316L；
4.工作温度范围：≤；80℃
5.连接法兰：DN80～DN150；
6.防护等级：IP65；
7.防爆等级：ExibⅡCT5(本安)；
8.ExdⅡCT5(隔爆)；
9.输出电流：4～20mA；
10.负载电阻：500Ω；
11.工作电源：24V.DC；
二、浮球液位计的特点:
1、安装方便，使用前经调试后，以后不需要再调试；
2、可进行二种不同密度介质的界面测量；
3、能有效克服悬浮物、泡沫等形成的假液位；
4.浮球经配重可测两种液体的介面；
5.可靠性高成本低、稳定可靠，重复性好。

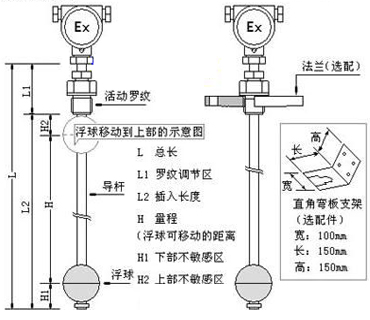

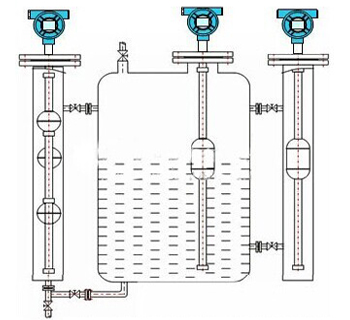

三、浮球液位计外形尺寸图及安装示意图：
 |
 |
四、浮球液位计选型表：
| 代 码 | 说 明 | |||||
| JP-UQZ | 浮球液位计 | |||||
| 显示方式 | 无 | 无表头显示 | ||||
| M | 带表头显示 | |||||
| H | 表头显示+HART协议 | |||||
| 安装方式 | D | 法兰安装 | ||||
| F | 螺纹安装 | |||||
| 仪表材质 | C | 304不锈钢 | ||||
| P | 316不锈钢 | |||||
| T | 钛 | |||||
| F | PP | |||||
| PF | 不锈钢包PTFE | |||||
| 订货长度 | 口口口 | 法兰或者螺纹以下长度（mm） | ||||
| 需标注数据 | B1 | 需标注操作温度 | ||||
| B2 | 需标注操作压力 | |||||
| B3 | 需标注介质比重 | |||||
| B4 | 螺纹或者法兰的规格 | |||||
