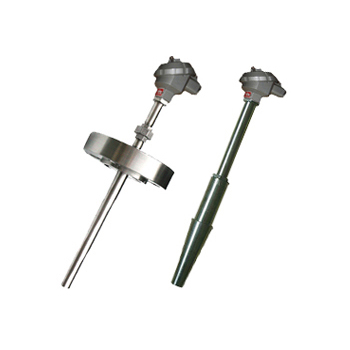

WRNG高温高压热电偶适合于石油、化工等过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。
1.主要技术参数
电气出口：M20x1．5,NPT1/2
连接尺寸：M20x1．5, NPT1/2
防护等级：IP65
隔爆等级：d‖BT4, d‖CT5
公称压力：15-40MPa
2.型号及规格:
| 型 号 | 分度号 | 测温范围℃ | 热响应时间 | 保护管材料 | 规格 Lxl |
| WRNG-430 | K | 0～800 | ＜ 180S | 1Cr18Ni9Ti | 380x150 430x200 480x250 530x300 580x350 630x400 680x450 |
| WRN2G-430 | |||||
| WREG-430 | E | 0～600 | |||
| WRE2G-430 | |||||
| WRNG-440 | K | 0～800 | |||
| WRN2G-440 | |||||
| WREG-440 | E | 0～600 | |||
| WRE2G-440 |
(2) 保护管其余材质按协议订货；
(3) 型号 430 为防水式，型号 440 为隔爆式。
3.保护管材质及选用:
| 材 质 | 使用温度℃ | 特 点 及 用 途 |
| 1Cr18Ni9Ti | -200～800 | 具有高温耐蚀性，通常为一般耐热钢使用 |
| 304 | -200～800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
| 316 | -200～750 | 低碳含量，具有良好耐晶间通常作为耐热钢使用 |
| 316L | -200～750 | 超低碳含量，具有良好耐晶间腐蚀性，通常作为耐热钢使用 |
| GH2520 | -200～1000 | 具有高温抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
| GH3030 | 0～1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
4.套管形式选择
法兰可选择 900 （ PN15 ）— 2500LB （ PN40 ） RJ 等不同形式。
| 代 号 | N | M | D | d | D1 | D2 |
| A | M20x1. 5 (NPT1/2) | NPT1 ″ | Φ34 | Φ9 | Φ23 | Φ18 |
| B | NPT11/4 ″ | Φ45 | Φ9 | Φ28 | Φ23 |
5.法兰型号及规格:
法兰标准代号:
| 标 准 代 号 | 文 件 编 号 |
| 中 国 国 家 标 准 | GB9112-9131-88 |
| 中国化工部标准 | HG20592-20635-97 （ HGJ44-76-91 ） （ HG5001-5028-58 ） |
| 中国机械部标准 | JB/T74-90-94 （ JB81-82-59 ） |
| 美 国 标 准 | ASME/ANSI B16 ． 5-88 |
| 德 国 标 准 | DIN 2628-2638-1975 |
| 日 本 标 准 | JIS2201-1796 |
6.法兰规格
CLASS150-600 RF
CLASS900-2500 RJ
8、选型须知
1）型号
2）分度号
3）精度等级
4）保护管材质及形式
5）法兰规格及形式
6) 长度或插入深度
例 A ：高温高压隔爆热电偶 K 型 1 级 保护管 A 级型 插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 ＃ RJ
