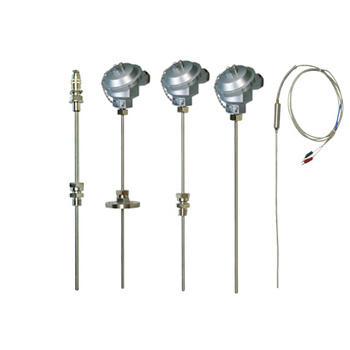

WZ□K铠装热电阻是一种温度传感器，它比装配式热电阻直径小，易弯曲，抗震性好，适宜安装在装配式热电阻无法安装的场合，的WZPK系列铠装热电阻采用引进热电阻测温元件，因此，具有灵敏、热响应时间快、质量稳定、使用寿命长等优点。
铠装热电阻外保护套采有不锈钢，内充满高密度氧化物质绝缘体，因此，铠装热电阻具有很强的抗污染性能和机械强度，适合安装在环境恶劣的场合。
铠装热电阻可用于测量-200～600℃范围内温度，可直接用铜导线和二次仪表连接使用，由于铠装热电阻具有良好的电输出特性，可为显示仪表、记录仪、调节仪、扫描器、数据记录仪以及电脑提供温度变化信号。
一、工作原理：
在温度作用下，热电阻丝的电阻随之变化而变化，显示仪表将会指示热电阻产生的电阻值所对应的温度值。
二、主要技术指标：
1.热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻R0比值：（R100/R0），
分度号Pt100：A级 R0=100±0.06Ω；B级 R0=100±0.12Ω，R0/R100=1.3850
2.量程规格
三、铠装热电阻选型表：
| 型号 | 分度号 | 测温范围℃ | 精度等级 | 允许偏差△t℃ |
| WZPK | Pt100 | -200～600 | A级 | -200～600℃时允差±(0.15+0.002|t|） |
| B级 | -200～500℃时允差±(0.30+0.005|t|) |
三、铠装热电阻选型表：
| WZ□K－□□□□□－□-□/□-□铠装热电阻 | ||
| 代 号 | 热电阻类型 | |
| P | Pt100分度号|铂热电阻 | |
| C | Cu50分度号|铜热电阻 -50～150℃ | |
| 代 号 | 测温元件形式 | |
| K | 铠装热电阻芯子|铠装热电阻芯子的直径为Ф6mm | |
| 代号 | 热电阻对数 | |
| 省略 | 单支式 | |
| 2 | 双支式 | |
| 代号 | 安装固定装置 | |
| 1 | 无固定装置 | |
| 2 | 固定螺纹(螺纹M27×2) | |
| 3 | 活动法兰 | |
| 4 | 固定法兰 | |
| 5 | 活动法兰角尺型 | |
| 6 | 锥形盲孔管 | |
| 代号 | 接线盒形式 | |
| 3 | 防水接线盒 | |
| 4 | 隔爆接线盒 | |
| 5 | 不锈钢接线盒 | |
| 代号 | 保护管外径 mm | |
| 0 | ф12 | |
| 1 | ф16 | |
| 2 | ф20 | |
| 代号 | 保护管材料 | 说 明 |
| 1 | 1Cr18Ni9Ti | 常用的热电偶保护管 |
| 3 | 304 | 耐腐蚀优于1Cr18Ni9Ti的金属护管 |
| 6 | 316 | 能抗化工过程的绝大多数强腐蚀的金属护管 |
| 代号 | 长度 mm/插深mm | |
| L/l | □□□mm/□□□mm | |
| 代号 | 热电阻精度等级 | |
| 省略 | B级(国内常规供货) | |
| I | A级 | |
