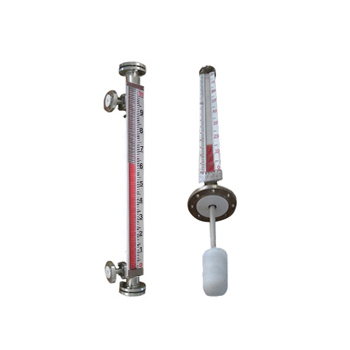

JP-UHC/F防腐型磁浮子液位计适合各种具有腐蚀性液体介质的液位测量，表体采用不锈钢，内衬四氟管。
防腐型磁浮子液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
防腐型磁浮子液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警(控制)开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质隔离，因而密封性好，可靠性高，结构简单，安装方便，维护费用低。
一、技术参数：
测量范围：150～8000mm
工作压力：2.5MPa；4.0MPa；6.3MPa
工作温度: -20～100℃；-20～200℃；0～400℃
精确度:±10mm
介质密度: 0.5～2.0g/cm3
介质密度差: ≥150kg/m3(测量界位)
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,
可选用加热夹套型液位计
过程连接:侧装式安装法兰: DN20PN2.5；DN25PN4.0；DN25PN6.3
法兰标准:HG20592～20635-97其它法兰标准请用户注明。
材质：旁路管：1Cr18Ni9Ti;304;316L
浮子：钛
二、磁浮子翻板液位计选型表：
| JP-UHC | 磁浮子翻板式液位计 | |||||||
| 代 号 | 显示方式 | |||||||
| 517 | 就地翻板显示 | |||||||
| 518 | 就地翻板显示+4～20mA远传 | |||||||
| 代号 | 安装方式 | |||||||
| 无 | 侧装式 | |||||||
| D | 顶装式 | |||||||
| 代号 | 液位计类型 | |||||||
| 无 | 基型 | |||||||
| W | 保温型 | |||||||
| J | 防腐型 | |||||||
| S | 防霜型 | |||||||
| Z | 保温防腐型 | |||||||
| Y | 顶装防腐型 | |||||||
| 代号 | 报警控制 | |||||||
| 0 | 无报警 | |||||||
| 1 | 带上限报警 | |||||||
| 2 | 带下限报警 | |||||||
| 3 | 带上下限报警 | |||||||
| 代号 | 浮子材质 | 代号 | 本体材质 | |||||
| P | 不锈钢 | P | 不锈钢 | |||||
| L | 防锈铝 | L | 防锈铝 | |||||
| T | 钛 | T | 钛 | |||||
| S | PVC塑料 | S | PVC塑料 | |||||
| F | 氟塑包裹 | F | 氟塑管 | |||||
| PF | 内衬四氟 | |||||||
| PP | 内衬丙烯 | |||||||
| PE | 内衬乙烯 | |||||||
| 代 号 | 待标明的数据 | |||||||
| B1 | 标注法兰标准、通径、压力等级 | |||||||
| B2 | 标注实际操作温度 | |||||||
| B3 | 标注实际操作压力 | |||||||
| B4 | 标注测量介质的密度 | |||||||
| B5 | 标注订货长度，或提供法兰间距 | |||||||
